SD4931电流控制器描述
SD4931是用于开关电源的内置100V高压MOSFET的电流模式PWM控制器。
SD4931电流控制器内置高压启动电路。在轻载下会进入打隔模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有软启动功能，能够减小器件的应力，防止变压器饱和。有VDD打隔功能，不仅防止VDD欠压重启，也有效地降低待机功耗。
SD4931电流控制器内部还集成了各种异常状态的保护功能，包括：VDD欠压保护，VDD过压保护，前沿消隐，输出短路保护，过流保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止。

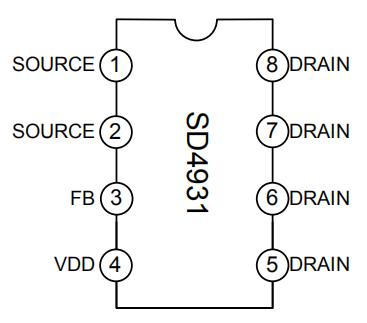

SD4931管脚排列图
SD4931管脚描述
| 管脚号 | 管脚名称 | I/O | 管脚描述 |
| 1，2 | SOURCE | I/O | 功率MOSFET源极和控制电路的参考地 |
| 3 | FB | I | 反馈输入端 |
| 4 | VDD | I/O | 控制电路的供电电源 |
| 5,6,7,8 | DRAIN | I/O | 功率MOSFET漏极 |
SD4931电流控制器主要特点
·20V至100V输入电压
·12~15V输出电压
·1A输出电流
·高压启动
·轻载打啊
·降频
·软启动
·VDD打啊
·VDD欠压保护
·VDD过压保护
·前沿消隐
·输出短路保护
·过流保护
·过温保护

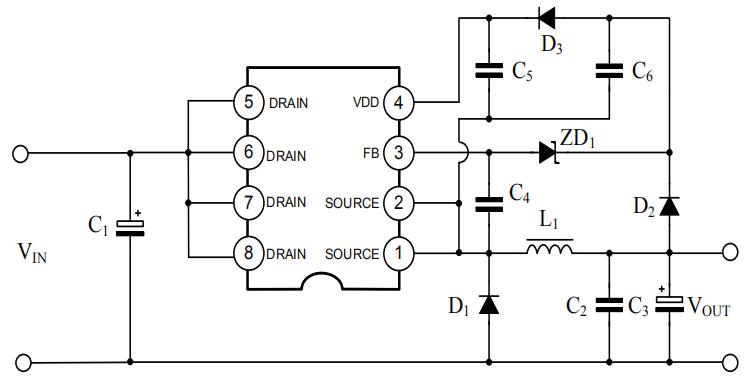

SD4931典型电路图
SD4931电流控制器应用领域
·平衡轮
·以太网供电
·电动自行车
·电动工具
