SD4938 150V电流型PWM控制芯片
所属分类：SLAN/士兰微
品牌：士兰微
型号：SD4938
封装：SOP-8
功率：12V/15V/18V
电流：0.5A
型号：SD4938
封装：SOP-8
功率：12V/15V/18V
电流：0.5A
订购热线：0755-23087599
SD4938描述
SD4938是用于开关电源的内置150V高压MOSFET的电流模式PWM控制器。
SD4938电流型PWM控制芯片内置高压启动电路。在轻载下会进入打隔模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有软启动功能，能够减小器件的应力，防止变压器饱和。
SD4938电流型PWM控制芯片内部还集成了各种异常状态的保护功能，包括：VDD欠压保护，VDD过压保护，前沿消隐，输出过载保护，过流保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止。
SD4938主要特点
·20V至150V输入电压
·12V，15V，18V输出电压三档可调
·0.5A输出电流
·高压启动
·轻载打嗝
·降频
·软启动
·VDD欠压保护·VDD过压保护
·前沿消隐
·输出过载保护
·过流保护·过温保护

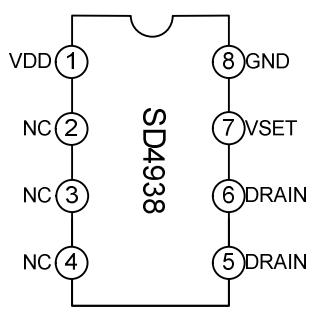

SD4938管脚排列图
SD4938管脚描述
| 管脚号 | 管脚名称 | I/O | 管脚描述 |
| 1 | VDD | I/O | 控制电路的供电电源 |
| 2,3,4 | NC | NC | 无连接 |
| 5,6 | DRAIN | O | 功率MOSFRT漏极 |
| 7 | VSET | I | 用于设置不同的输出电压，悬空时输出12V,接地时输出15V,接51K电阻到地输出18V。 |
| 8 | GND | G | 功率MOSFET源极和控制电路的参考地 |
SD4938典型应用电路图

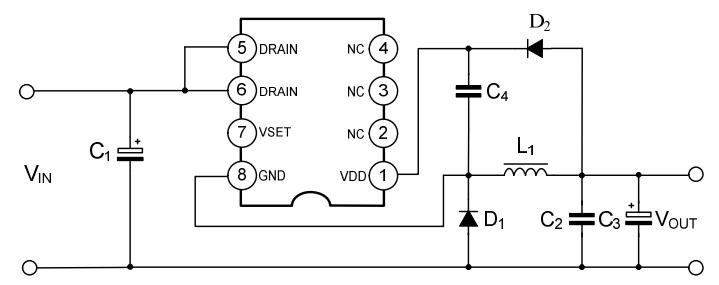

12V/0.3A输出时应用线路图

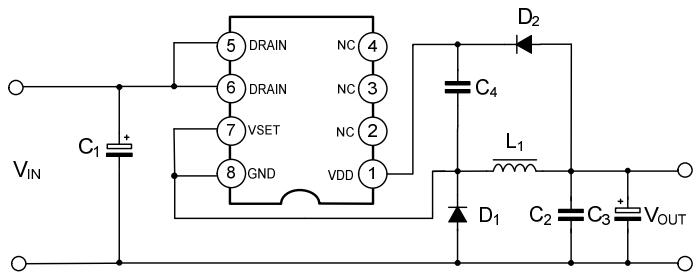

15V/0.3A输出时应用线路图

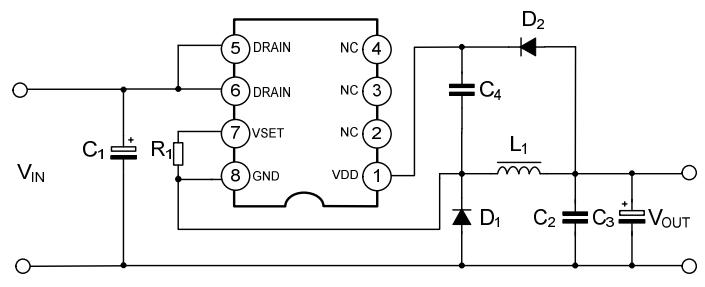

18V/0.3A输出时应用线路图
SD4938应用领域
·平衡轮
·以太网供电
·电动自行车
·电动工具
