SD4690描述
SD4690是一款SOP8封装、高效率的降压型DC-DC转换芯片。芯片内部包括误差放大器、振荡器、电流比较器、斜坡补偿、电流采样、逻辑驱动等模块，内置峰值电流模式的PWM控制环路，补偿网络外部可调，可在宽负载范围内提供稳定的输出电压。
SD4690 80V dc-dc降压芯片内置轻载降频功能，可提升轻载效率；内置短路保护、过温保护避免了芯片在超负荷负载或者温度过热时受到损坏；最高80KHz的工作频率以及SOP-8封装，最大限度的减小了整体解决方案的占板面积。
SD4690主要特点
·输出电流能力通过外置MOS导通电阻可调
·输入欠压锁定
·80V的最高工作电压
·士1.5%的反馈电压精度，过温保护
·输出短路保护

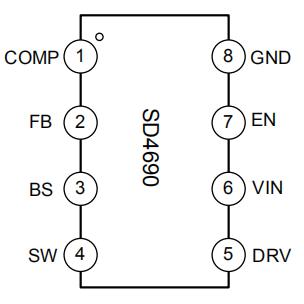

SD4690管脚排列图
SD4690管脚描述
| 管脚号 | 管脚名称 | I/O | 管脚说明 |
| 1 | COMP | I | 补偿端，外接电阻电容网络 |
| 2 | FB | I | 输出电压反馈输入端 |
| 3 | BS | I/O | 自举管脚，外接电容到SW管脚 |
| 4 | SW | O | 开关端 |
| 5 | DRV | O | 驱动输出脚 |
| 6 | VIN | P | 芯片的电压输入端 |
| 7 | EN | I | 使能脚，高电平使能，低电平关闭IC |
| 8 | GND | G | 芯片地 |

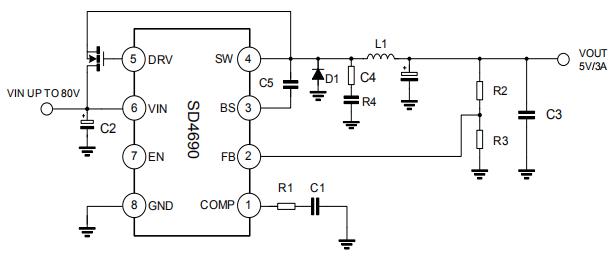

SD4690 5V3A典型电路图
SD4690应用领域
·电动自行车
·平衡轮
如果需要SD4690 80V dc-dc降压芯片产品的详细手册或其它资料，可向足彩竞彩单场
在线客服申请。
