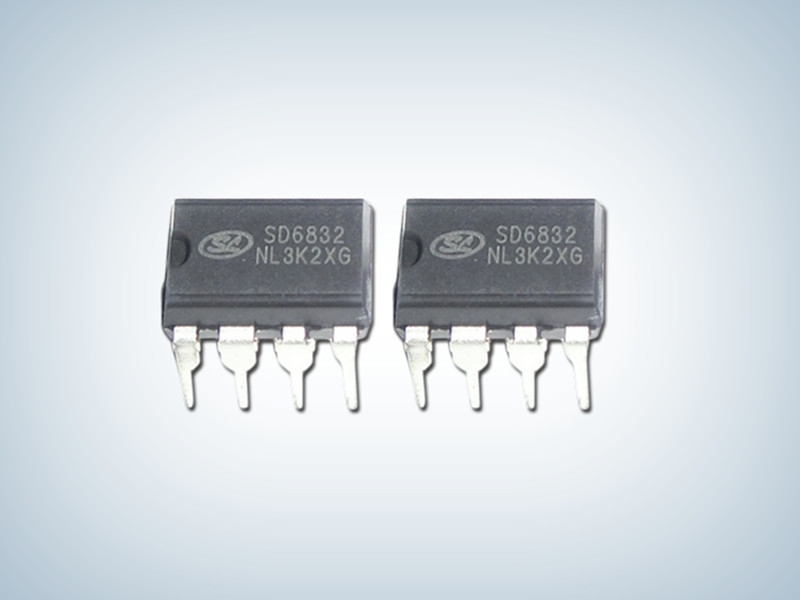

SD6832产品描述：
SD6832是用于开关电源的内置高压MOSFET外置采样电阻的电流模式PWM+PFM控制器系列产品。
该电路待机功耗低，启动电流低，在待机模式下，电路进入打嗝模式，从而有效地降低电路的待机功耗，电路的开关中心频率为25-67KHZ，随负载而定，抖动的开关频率，可以获得较低的EMI。
内置峰什电流补偿电路，可以使不用交流电压办输入时极限峰值电流一致，上电时，峰值电流补偿最大，然后逐渐达到平衡，可以减小在上电过程中变压器的应力，防止变压器饱和，还可以通过CS端电阻调节极限峰值电流。
电路内部集成了各种异常状态保护功能，包括欠压锁定，过压保护，过载保护，脉冲前沿消隐，原线圈过流保护和温度保护功能，在电路发生保护以后，电路可以不断自动重启，直到系统正常为止。
SD6832产品特点：
能源之星2.0标准
低启动电流(3μA)
随负载而变的开关频率可以提高效率
抖动的开关频率可以降低EMI
过压、原线圈过流、过载、过温保护
外置峰值采样电阻
欠压锁定
内部集成高压MOSFET
自动重启
峰什电流补偿电路
初始化峰值电流最大补偿，实现软启动功能
打嗝模式
逐周期限流

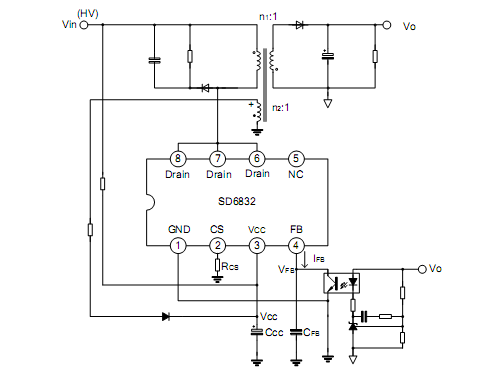

典型应用图
典型应用图
