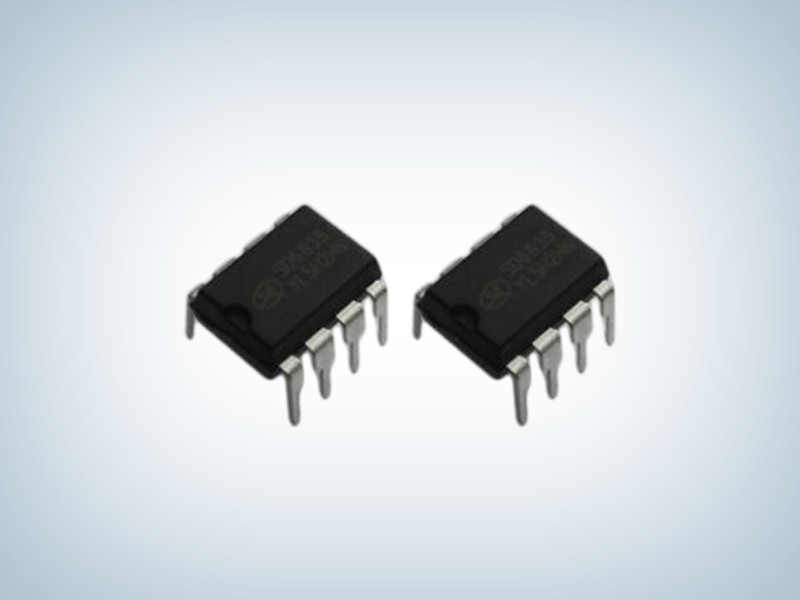

SD6835产品描述：
SD6835是用于开关电源的内置高压MOSFET外置采样电阻的电流模式PWM+PFM控制器系列产品。 该电路待机功耗低，启动电流低。在待机模式下，电路进入打嗝模式，从而有效地降低电路的待机功耗。
SD6835是用于开关电源的内置高压MOSFET外置采样电阻的电流模式PWM+PFM控制器系列产品。 该电路待机功耗低，启动电流低。在待机模式下，电路进入打嗝模式，从而有效地降低电路的待机功耗。
电路的开关中心频率为25~67KHz，随负载而定。抖动的开关频率，可以获得较低的EMI。 内置峰值电流补偿电路，可以使不同交流电压输入时极限峰值电流一致。内置极限输出功率补偿电路，可以使不同交流电压输入时极限输出功率平衡。内置斜坡补偿电路，以适应更宽变压器应用。上电时，峰值电流补偿最大，然后逐渐达到平衡，可以减小在上电过程中变压器的应力，防止变压器饱和。还可以通过CS端电阻调节极限峰值电流。 电路内部集成了各种异常状态保护功能。包括欠压锁定，过压保护，过载保护，脉冲前沿消隐和温度保护功能。在电路发生保护以后，电路可以不断自动重启，直到系统正常为止。
SD6835产品特点：
■ 能源之星2.0标准
■ 低启动电流
■ 随负载而变的开关频率可以提高效率
■ 抖动的开关频率可以降低EMI
■ 过压、过载、过温保护
■ 外置峰值电流采样电阻
■ 极限输出功率补偿
■ 斜坡补偿
■ 欠压锁定
■ 内部集成高压MOSFET
■ 自动重启
■ 峰值电流补偿电路
■ 初始化峰值电流最大补偿，实现软启动功能
■ 打嗝模式
■ 逐周期限流

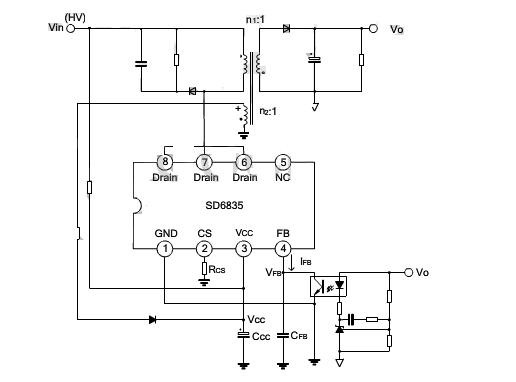

典型应用图
典型应用图
