SD8525H描述:
SD8525H是一款内置MOS的高性能,快速关断的同步整流控制芯片。在高性能隔离型电源拓扑应用中替代肖特基二极管,以提髙系统效率。可配合原边芯片工作在CCM、DCM、QR多种工作模式。
SD8525H采用内置VCC供电技术,集成高压供电和输出供电两种供电方式。内置斜率检测功能,防止在谐振阶段的误导通。同时兼容高侧端应用和低侧端应用。
SD8525H采用SOP8贴片封装。
SD8525H主要特点:
◆内置100V,10mΩ高性能MOS
◆兼容高侧端和低侧端同步整流应用
◆兼容DCM,CCM,QR多种应用模式
◆斜率检测功能,防止在谐振阶段的误导通
◆内置高压端VCC供电和输出端VCC供电技术
◆250μA低待机电流
◆SOP8封装
管脚排列图:
管脚说明:
如果需要SD8525H同步整流控制芯片12V3A适配器方案详细手册或原理图,电源输入输出规格,BOM 表和变压器参数等详细资料的,请向我们申请。
管脚号 | 管脚名称 | I/O | 功能描述 |
1,2 | VSS | G | 芯片地和功率MOS管源端 |
3 | VCC | P | 芯片电源 |
4 | VO | I | 输出供电端 |
5 | VD | I | 漏端电压检测端 |
6,7,8 | DRAIN | I | 功率MOS管漏端 |
SD8525H典型应用图

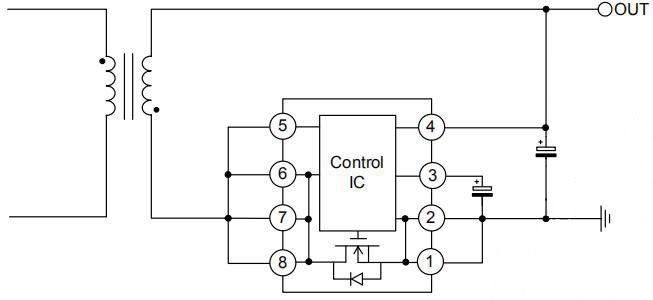

低侧端应用:

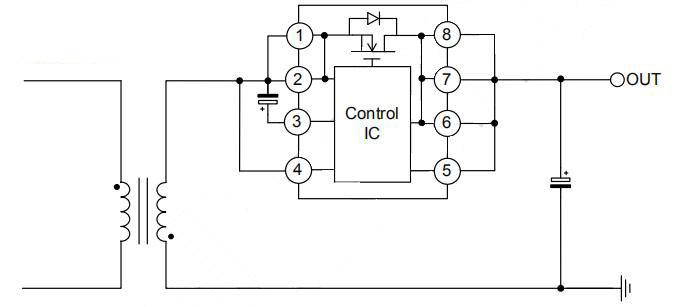

高侧端应用:
应用领域:
◆充电器
◆适配器
