SD8530AS原边控制芯片描述：
SD8530AS是内置高压三极管的原边控制模式的开关电源控制器（PSR），内置线损补偿和峰值电流补偿功能，采用PFM调制技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。
采用SD8530AS设计系统，无需光耦和Y电容，可省去次级反馈控制、环路补偿，精简电路、降低成本。
SD8530AS原边控制芯片在AC85~264V范围内推荐6W功率。
SD8530AS原边控制芯片主要特点：
■ 内置高压三极管
■ 原边控制模式
■ 低启动电流
■ 前沿消隐
■ PFM 调制
■ 过压保护
■ 欠压锁定
■ 短路保护
■ 过温保护
■ 环路开路保护
■ 线损电压补偿
■ 峰值电流补偿
■ 逐周期限流
SD8530AS原边控制芯片管脚排列图：
| 管脚号 | 管脚名称 | I/O | 功 能 描 述 |
| 1 | FB | I | 反馈电压输入端； |
| 2 | NC | -- | 空脚； |
| 3 | VCC | P | 供电电源； |
| 4 | ISEN | I | 峰值电流采样端； |
| 5,6 | OC | O | 高压 NPN 管 C 端。 |
| 7 | GND | G | 地； |

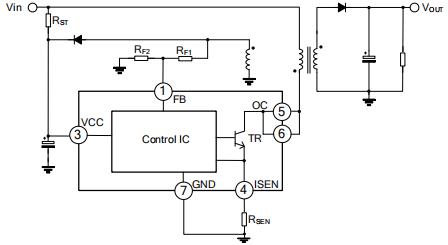

SD8530AS原边控制芯片典型电路图：
SD8530AS原边控制芯片应用于手机充电器、小功率适配器、MP3 及其它便携式设备充电器、待机电源更多SD8530AS内置BJT 6W原边控制芯片产品手册或者相关方案资料，可向足彩竞彩单场
