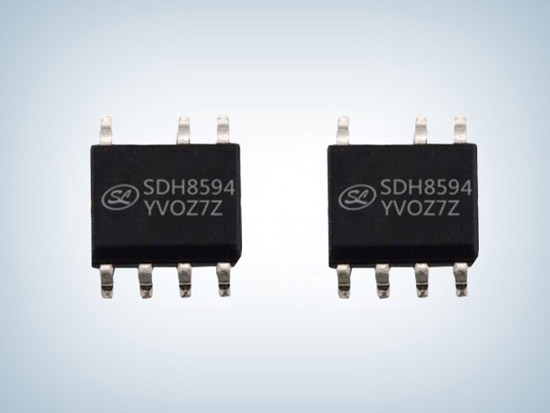

SDH8594AS-原边反馈控制芯片
所属分类：SLAN/士兰微
品牌：士兰微
型号：SDH8594AS
封装：sop-7
功率：8-12W
电流：2A-2.4A
型号：SDH8594AS
封装：sop-7
功率：8-12W
电流：2A-2.4A
订购热线：0755-23087599
SDH8594AS概述：
SDH8594AS是内置高压M○S管功率开关的原边控制开关电源(PSR)采用PFM调制技术提供精确的恒压/恒流(CCC)控制环路具有非常高的稳定性和平均效率。并且集成高压启动可以省去外围的启动电阻。
采用SDH8594AS设计系统无需光耦可省去次级反馈控制、环路补偿精简电路、降低系统成本。SDH8594AS适用8~12W输出功率具有可调节线损补偿功能和内置峰值电流补偿功能。
SDH8594AS产品特点：
- 原边控制模式
- 髙精度恒流恒压控制
- 低启动电流
- 可调节输出电压电流
- 可调节线损补偿
- 内置650 VMOSFET
- 内置高压启动
- 满足75mW待机标准
- 前沿消隐
- 无需补偿电容
- 过温保护
- VCC过压保护
- 输出过压保护
- 欠压锁定
- 逐周期限流
- 输出短路保护
- 过流保护
- 最大导通时间保护
SDH8594AS管脚排列图：

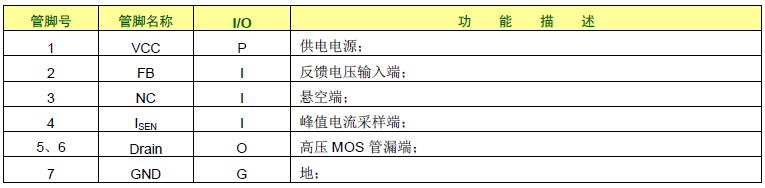

SDH8594AS管脚说明：

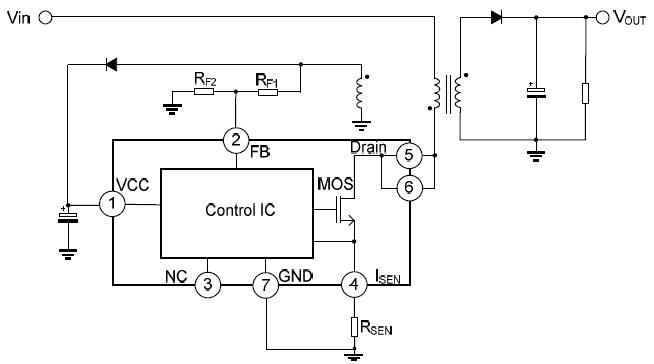

SDH8594AS应用电路图：
