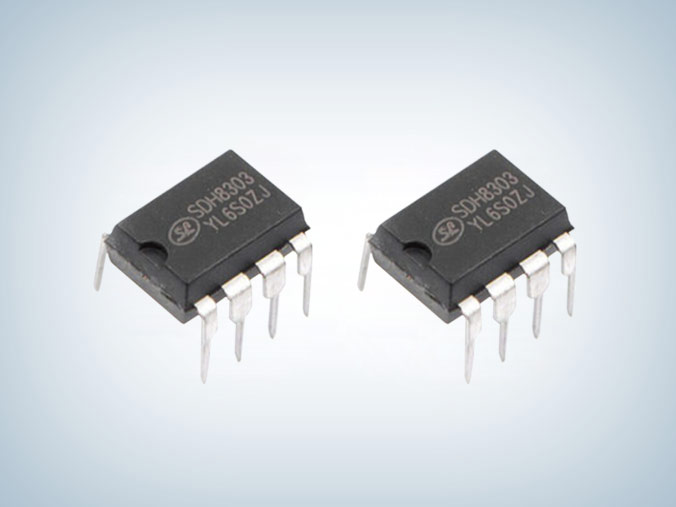

SDH8303电磁炉芯片是电流模式PWM控制器，内置高压启动电路。在轻载下会进入打嗝模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有抖频功能，能够改善 EMI 特性。具有软启动功能，能够减小器件的应力，防止变压器饱和。有 VDD 打嗝功能，不仅防止 VDD 欠压重启，也有效地降低待机功耗。
SDH8303 内部还集成了各种异常状态的保护功能，包括：VDD 欠压保 护，VDD 过压保护，前沿消隐，输出短路保护，过流保护，过温保护等。且保护后，电路会不断自动重启，直到系统正常为止，是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器。
sdh8303电源芯片特点
■ 高压启动
■ 轻载打嗝
■ 降频
■ 抖频
■ 软启动
■ VDD 打嗝
■ VDD 欠压保护
■ VDD 过压保护
■ 前沿消隐
■ 输出短路保护
■ 过流保护
■ 过温保护

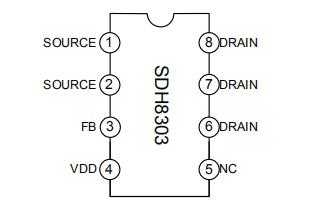

管脚排列图
| 管脚号 | 管脚名称 | I/O | 管脚描述 |
| 1, 2 | SOURCE | I/O | 功率MOSFET源极和控制电路的参考地 |
| 3 | FB | I | 反馈输入端 |
| 4 | VDD | I/O | 控制电路的供电电源 |
| 5 | NC | - | 悬空 |
| 6, 7, 8 | DRAIN | I/O | 功率 MOSFET 漏极 |
典型输出功率能力
| 产品 | 195~265V | 85~265V | ||
| 适配器 | 开放式 | 适配器 | 开放式 | |
| SDH8303 | 12W | 20W | 7W | 12W |

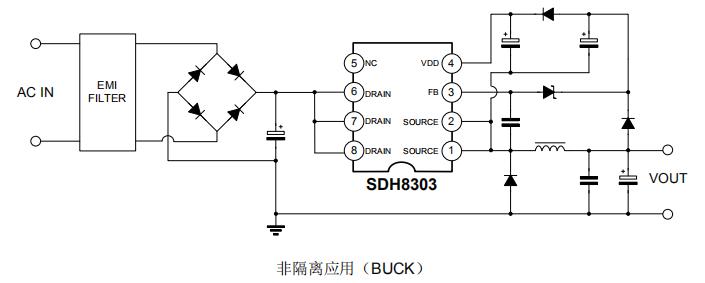

sdh8303应用电路图：非隔离应用（BUCK）/隔离应用（FLYBACK）
应用领域
■ 离线式开关电源
■ 非隔离升压降压转换器
■ 小家电
SDH8303引脚功能和电气特性和viper22a/AP8012H相似，在实际应用中，不改版的情况下，sdh8303是可以直接PIN脚兼容代换viper22a/AP8012H的，sdh8303电源芯片被广泛应用于小家电、非隔离升压降压转换器、离线式开关电源等领域，更多SDH8303电磁炉芯片产品手册及应用说明请向士兰微代理足彩竞彩单场
