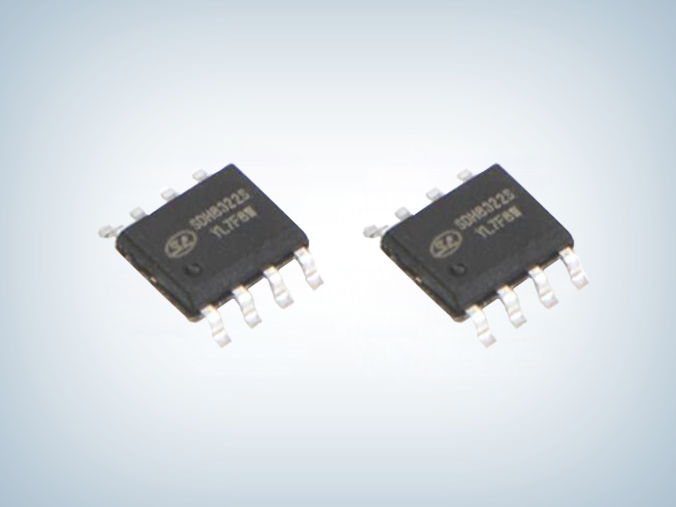

电源芯片SDH8322S是用于开关电源的内置高压MOSFET的电流模式PWM控制器，典型应用于195-265V，适配器10W，开放式13W；85-265V适配器5W，开放式8W，sdh8322s芯片内置高压启动电路，在轻载下会进入打隔模式，具有降频、软启动，还集成了VDD欠压保护、VDD过压保护、前沿消隐、偷出过载保护、过流保护、过温保护等各种异常状态的保护功能。
sdh8322s芯片特点
■ 12V15V18V输出电压三档可调
■ 高压启动
■ 轻截打隔
■ 降频
■ 软启动
■ VDD欠压保护
■ VDD过压保护
■ 前沿消隐
■ 输出过截保护
■ 过流保护
■ 过温保护

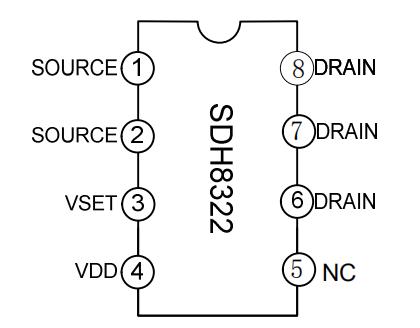

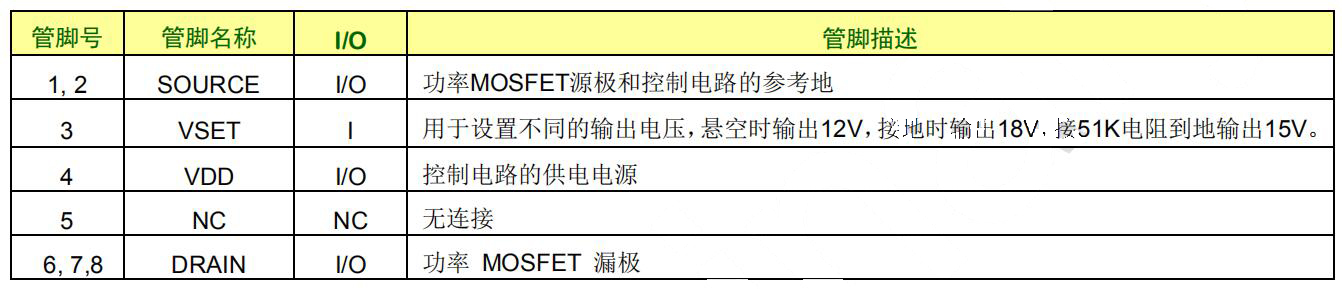

电源芯片SDH8322s管脚排列及引脚

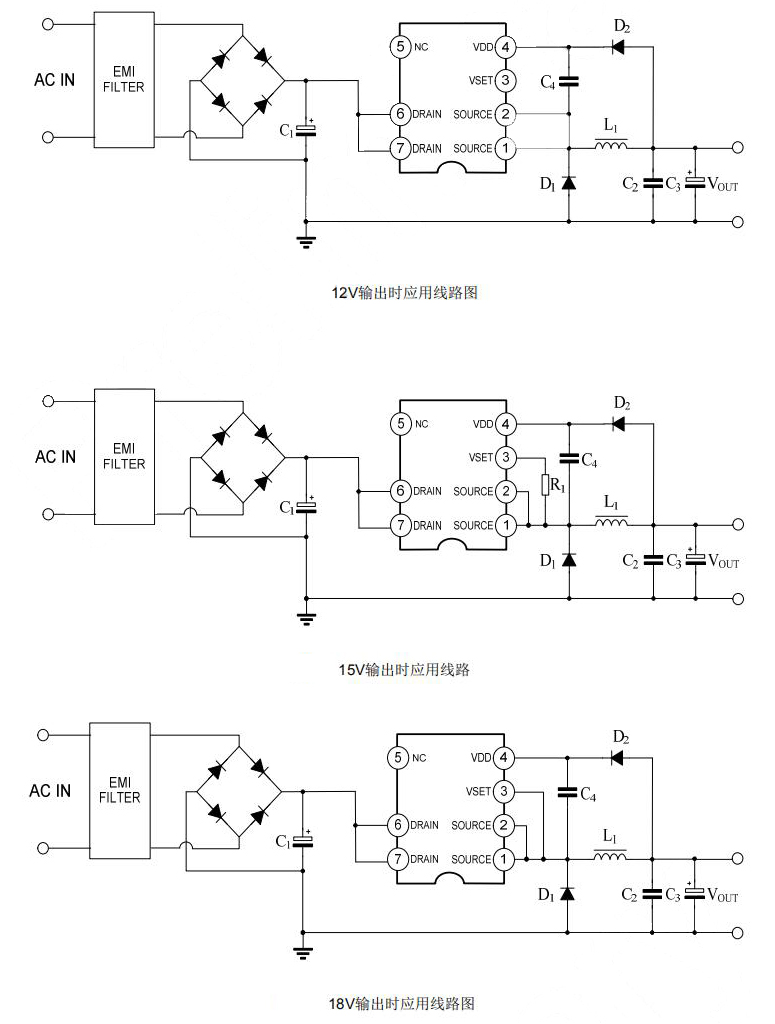

sdh8322s应用电路
电源芯片SDH8322S应用领域
■ 离线式开关电源
■ 非隔离升压降压转换器
■ 小家电
SDH8322S内置高压启动电路。在轻截下会进入打隔模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻截条件下的转换效率。具有软启动功能，能够诚小器件的应力，防止变压器饱和SDH8322S芯片内部还集成了各种异常状态的保护功能，包括：VDD欠压保护，VDD过压保护，前沿消隐，输出过截保护，过流保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止，更多sdh8322s芯片参数及sdh8322s规格书请向士兰微代理足彩竞彩单场
申请。>>
