XB8608AFN系列产品是一种锂离子/聚合物电池保护的高集成解决方案。
XB8608AFN锂电池保护芯片包含先进的功率调制器、高精度电压检测电路和延迟电路。

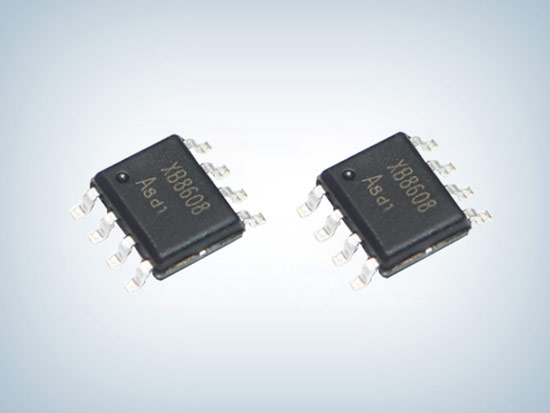

XB8608AFN采用SOP8封装只有一个外部组件才能使它在有限的电池组空间中成为一个理想的解决方案。
XB8608AFN具有电池应用中所需的所有保护功能，包括过充、过放电、过电流和负载短路保护等。准确的过充检测电压，确保充电安全、充分利用。在储存期间，低备用电流几乎不消耗电池中的电流。
该设备不仅适用于数字手机，也适用于任何其他需要长期电池寿命的锂离子和锂多电池供电的信息设备。
XB8608AFN 锂电池保护芯片特征
■ 充电器反向连接的保护
■ 电池芯反向连接的保护
■ 将先进的功率模型与等效的16mΩRSS(ON)集成
■ SOP8封装
■ 只需要一个外部电容器
■ 过热保护
■ 过充电电流保护
■ 两步过电流检测：1、过放电电流 2、负载短路
■ 充电器检测功能
■ 0V蓄电池充电功能
■ 延迟时间会在内部生成
■ 高精度的电压检测
■ 低电流消耗量：工作模式：3.9µA典型 断电模式：2.2μA典型
■ 符合RoHS标准，无铅(Pb)
XB8608AFN脚位图及引脚的说明
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1,2,3 | VM | 电池组的负极端子。内部FET开关将此终端连接到GND |
| 4 | NC | 无连接功能 |
| 5,7,8 | GND | 接地后，将蓄电池的负极终端连接到此针脚上 |
| 6 | VDD | 电源供应 |

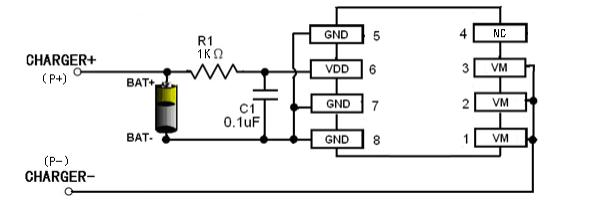

XB8608AFN典型电路图
应用领域
■ 单芯锂离子电池组
■ 锂基聚合物电池组
